Резка светоотражающей пленки для изготовления дорожных знаков

22.08.2015
Технология резки светоотражающей пленки для изготовления дорожных знаков



Технология резки светоотражающей пленки для изготовления дорожных знаков на режущих рулонных плоттерах серии FC8600-130 от компании Graphtec (Япония)

Профессиональный рулонный режущий плоттер серии FC8600-130 от компании Graphtec (Япония) идеально подходит в качестве бюджетного решения для резки СВЕТООТРАЖАЮЩЕЙ пленки от 3М (США) серии 3930 и 4090 для производителей дорожных знаков.

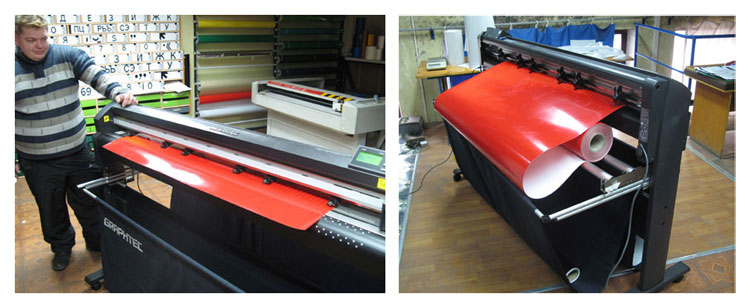

УП "ДЕЛОВАЯ ИНИЦИАТИВА" успешно установило режущие плоттеры серии Graphtec FC8600-130 для резки светоотражающей пленки на многих предприятиях, специализирующихся на изготовлении дорожных знаков в Республике Беларусь:

  • Минскоблдорстрой
  • ООО ''ОПТРОНИК'' г.Минск.
  • ООО ''МИР ЗНАКОВ'' г.Минск.
  • Предприятие ''МИГ-ЛТД'' г.Молодечно.
  • ООО ''ДорМаркет'', Минская область и др.

В данной статье мы опишем технологию резки светоотражающей пленки от компании 3М и Avery Dennison на рулонном режущем плоттере Graphtec FC8600-130.

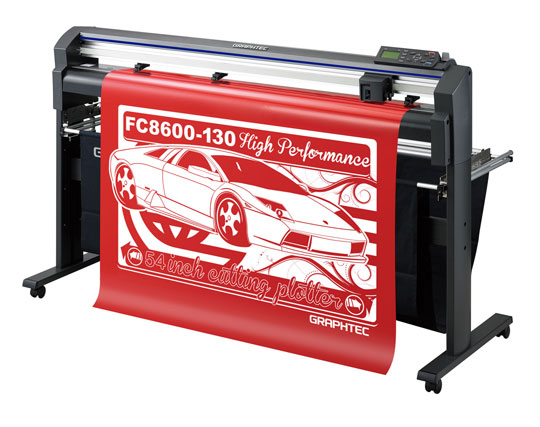

Graphtec FC8600-130


Для резки жесткой светоотражающей пленки толщиной 0.8 мм, как правило, производители пленки рекомендуют применять планшетные режущие плоттеры (Zund, Aristo, Esko Kongsberg и др.). В тоже время стоимость планшетных режущих плоттеров достаточно высокая и не всегда "по карману" производителям дорожных знаков. Этот факт вынуждает искать решение по резке светоотражающей пленке среди режущих плоттеров рулонного типа.

Большинство режущих плоттеров рулонного типа могут резать только светоотражающую пленку толщиной до 0,4 мм и не подходят для резки пленки толщиной 0,8 мм и выше.



В поисках оптимального решения для резки светоотражающей пленки компания 3М (США) и Avery Dennison провели самостоятельно тестирование режущих плоттеров рулонного типа от различных производителей. После тщательного тестирования режущих плоттеров различных брендов, только режущий плоттер серии FC8600-130 от компании Graphtec (Япония) прошел успешно все тесты и официально был признан лучшим решением для резки светоотражающей пленки.

Компания 3М и Avery Dennison в своих релизах всем покупателям светоотражающей пленки рекомендуют выбирать для резки пленки профессиональный режущий плоттер серии FC8600-130 от компании Graphtec (Япония).

Смотри пример релиза от компании Avery Dennison

Plotter Cutting Retroreflective Films



  Основные факторы, которые необходимо учитывать при резке светоотражающей пленки:





  • Необходимо максимально снизить проскальзывание материала в процессе резки.
  • Наличие в плоттере протяжного вала с микронасечками.
  • Наличие в плоттере высокоточных сервоприводов.
  • Надежность и точность механики плоттера, определяемая диапазоном гарантируемой точности резки. Например, плоттер FC8600-130 имеет диапазон гарантируемой точности резки - 15 метров.
  • Возможность установки на плоттер дополнительных прижимных роликов по всей ширине для равномерного прижима материала.
  • Возможность настройки силы прижима роликов к материалу.
  • Возможность программной корректировки проскальзывания материала под роликами.
  • Возможность настройки положения каретки плоттера над материалом, для исключения цепляния материала в процессе резки материала с волнами.
  • Наличие в плоттере или программном обеспечении функции автоматической разбивки крупных макетов на сегменты.
  • Наличие в плоттере режима тангенциальной эмуляции для резки толстых материалов, а также функции Overcut.
  • Для резки светоотражающей пленки необходимо дополнительно наличие держателя ножа для ножей толщиной 1,5 мм, а также режущих ножей из суперстали толщиной 1.5 мм тип CB15UA или CB15UВ с углом заточки 45 градусов или CB15UAК30 с углом заточки 30 градусов.

Все вышеперечисленные факторы вы сможете контролировать при резке светоотражающей пленки с помощью режущего плоттера серии Graphtec FC8600-130. Ниже мы опишем процесс резки более подробнее.



  Дополнительные прижимные ролики для равномерного прижима материала

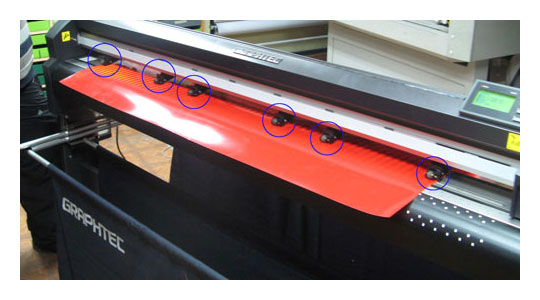

Режущие плоттеры Graphtec FC8600-130 в базовой конфигурации комплектуются 3 прижимными роликами. Для качественной резки светоотражающей пленки и минимизации проскальзывания материала под роликами необходимо установить на плоттер дополнительно 3-4 прижимных ролика.

Дополнительные прижимные ролики


Установку дополнительных прижимных роликов на плоттер вы можете заказать в сервисном центре УП "ДЕЛОВАЯ ИНИЦИАТИВА".



  Регулировка силы прижима прижимных роликов к материалу

Регулировка силы прижима прижимных роликов

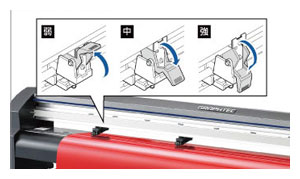

Серия режущих плоттеров FC8000 обладает возможностью регулировки силы прижима прижимных роликов для резки разных материалов. Вы можете установить 3 режима давления прижимных роликов на материал, в зависимости от типа материала (слабый – weak, средний – meadle и сильный – strong). На рисунке слева показано положение фиксатора для различных режимов давления роликов на материал.

Для примера, слабый режим необходимо установить для центральных роликов при резке такого материала, как пленка для тонирования стекол машин. Слабый режим центрального ролика позволяет исключить чрезмерное давление на пленку и не оставляет следов (полос) от ролика на пленке. При резке светоотражающей пленки мы рекомендуем установить для всех роликов сильный прижим (опустить вниз).



  Настройка положения высоты каретки плоттера над материалом при резке материала с волнами

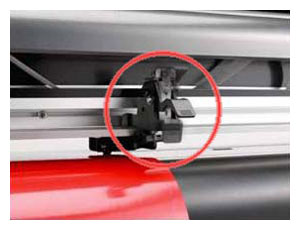

  Режущие плоттеры Graphtec FC8600 имеют возможность настраивать положение каретки над материалом. Проблема касания каретки плоттера материала возникает при резке жесткой светоотражающей пленки. Кроме этого, волна может возникать между роликами при протяжке материала в процессе резки длинных макетов.
Настройка положения высоты каретки плоттера


В режущих плоттерах Graphtec FC8600 вы можете изменить высоту каретки плоттера над материалом до 5 мм. Настройка высоты каретки производится через меню управления плоттера (TOOL UP HEIGHT). По умолчанию установлено значение 0. Вы можете установить необходимое значение в диапазоне от 0 до +5 мм. Данная функция позволяет качественно резать неровные материалы с волнами и исключает касание материала кареткой плоттера при резке.



  Дежатель ножа и ножи

Дежатель ножа и ножи

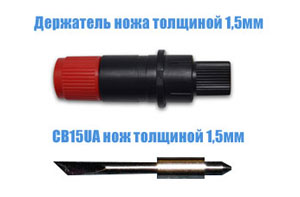

В комплект поставки режущего плоттера Graphtec FC8600-130 входит держатель ножа с синим колпачком для ножей толщиной 0.9 мм и нож толщиной 0.9 мм. Для резки светоотражающей пленки необходимо дополнительно приобрести держатель ножа с красным колпачком для ножей толщиной 1.5 мм, а также режущие ножи из суперстали толщиной 1.5 мм.

Мы рекомендуем два типа режущих ножей для резки светоотражающей пленки:

  • Нож толщиной 1.5 мм, тип CB15UA, угол заточки 45 градусов.
  • Нож толщиной 1.5 мм,тип CB15UAК30, угол заточки 30 градусов.

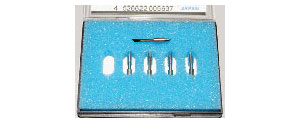

Вы можете выбрать любой из 2 типов ножей методом тестирования. Ножи поставляются в коробке (5 шт. в упаковке).

  Стенд, держатель роля, фиксатор рулона и корзина

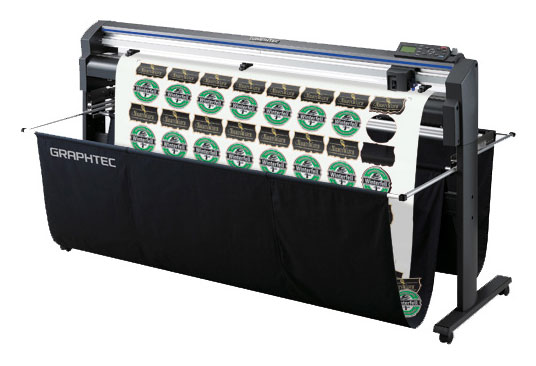

Стенд, держатель роля и корзина входят в базовый комплект поставки режущих плоттеров серии FC8600-130. Режущий плоттер Graphtec FC8600-130 легко справляется с резкой любых длинных материалов. При резке светоотражающей пленки корзина делает работу с плоттером удобной и обеспечивает чистоту готовой продукции.

Светоотражающая пленка является статичной и к ней легко прилипает грязь. При размотке рулона пленки на плоттере корзина позволяет защитить режущий нож от выхода из строя из-за возможного попадания грязи на материал. В случае необходимости вы можете задвинуть корзину внутрь плоттера. Корзина имеет специальные сдвигающиеся салазки или направляющие.



Режущие плоттеры Graphtec FC8600



Механизм торможения рулона (фиксатор рулона) при заправке материала в плоттер помогает пользователю загружать и выравнивать материал, а также предотвращает излишнюю размотку материала в процессе резки.

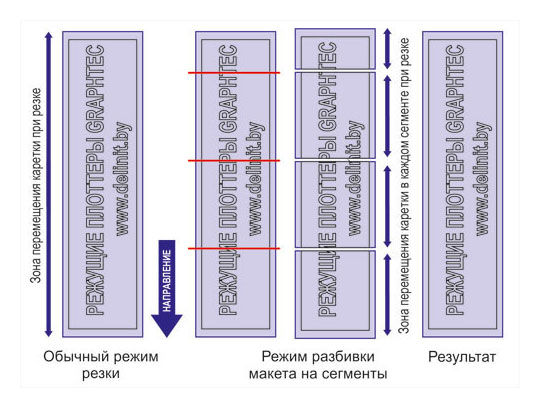

  Функция автоматической разбивки длинного макета на сегменты заданной длины резки



Режущие плоттеры Graphtec FC8600 поддерживают режим автоматической разбивки длинного макета на участки или сегменты для резки (Auto paneling function). Данный режим позволяет автоматически разбивать большой макет на резку на короткие сегменты заданной длины, что повышает точность и качество резки длинных макетов. При резке длинных макетов возникает проблема проскальзывания материала под прижимными роликами. Для решения данной проблемы вы можете задать в меню панели плоттера автоматическую разбивку макета на короткие сегменты для резки.

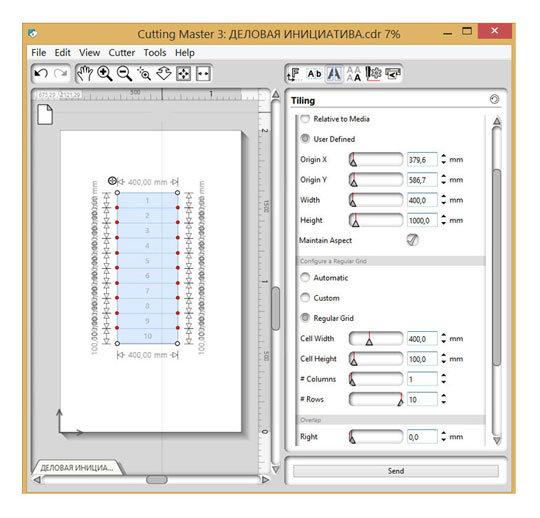

Как вариант, функцию разбивки длинного макета на участки или сегменты для резки вы можете активировать в программном обеспечении Cutting Master 3. Например, если вы установите максимальный сегмент равный 1 метру, то при отправке макета на резку длинной 5 метров, плоттер будет резать его последовательно участками по 1 метру 5 раз.

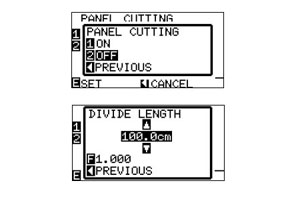

Функция автоматической разбивки длинного макета на сегменты


Для резки светоотражающей пленки мы рекомендуем использовать функцию автоматической разбивки длинного макета на сегменты заданной длины резки. Включить режим разбивки макета на сегменты вы сможете в программе Cutting Master 3 на панели или закладке Tiling. Активируйте режим Regular Grid и установите значение колонок Columns = 1. С помошью стрелки вверх для параметра Rows (Ряды или сегменты) подберите необходимое количество сегментов для резки. Максимальный размер сегмента Cell Heaght для резки мы рекомендуем подобрать в диапазоне от 100 до 150 мм по оси Х.



  Тангенциальный режим резки толстых материалов



Тангенциальный режим резки толстых материалов

При резке материалов толщиной 0.25 мм и выше флюгерный нож не успевает достаточно повернуться в направлении резки из-за толщины материала, что является причиной появления задиров на углах резки. Этот факт не позволяет качественно резать толстые материалы.

Для решения данной проблемы компания Graphtec добавила во все свои модели режущих плоттеров режим тангенциальной эмуляции. Тангенциальный режим позволяет качественно резать толстые материалы, используя обычный флюгерный нож. Тангенциальный режим резки можно установить индивидуально для каждой из 8 настроек плоттера.

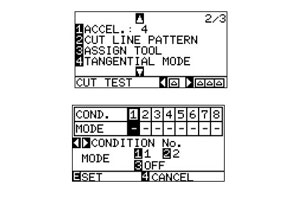

Тангенциальная настройка имеет два режима: MODE 1 и MODE 2.

  • MODE 1: Прорезается начальная и конечная точка линии реза, а также аккуратно прорезаются острые углы. Кроме этого, нож движется над материалом в тех местах, где необходимо обеспечить поворот ножа, что гарантирует качественную резку толстых материалов.
  • MODE 2: Прорезается только начальная и конечная точка линии реза. Кроме этого, нож движется над материалом только в начальной точке реза. Этот режим сокращает общее время резки и подходит для резки простых объектов.

Рулонные режущие плоттеры Graphtec FC8600 имеют возможность качественно резать толстые материалы, используя запатентованный тангенциальный режим резки. Для резки светоотражающей пленки мы рекомендуем включать тангенциальную эмуляцию с режимом MODE 1.



  Параметры резки светоотражающей пленки

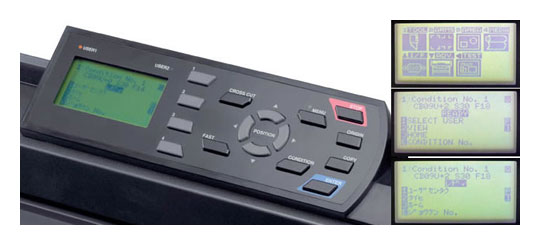

  Режущие плоттеры Graphtec FC8600-130 комплектуются большой и удобной панелью управления. Все важные для пользователя кнопки вынесены на лицевую панель плоттера. Большой ЖК-дисплей с яркой подсветкой отображает параметры резки и делает управление плоттером удобнее.

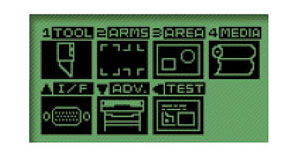

Параметры резки светоотражающей пленки

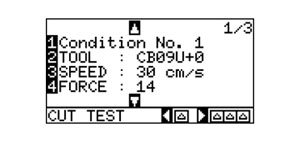

Режущий плоттер позволяет сохранять в памяти восемь независимых настроек ножа (Condition No.1-8). Например, вы можете определить настройку №5 (Condition №5) для резки светоотражающей пленки с поддержкой режима тангенциальной эмуляции, а настройку № 6 определить для резки обычной виниловой пленки без поддержки тангенциальной эмуляции. Типовые настройки ножа позволяют быстро перейти к резке другого материала.

Вы можете установить следующие параметры резки для каждой из 8 настроек:

  • Номер настройки ножа (Condition No.1-8).
  • Тип ножа-инструмента и офсет (TOOL = CB15UB для ножей CB15UA, TOOL = CB15UAK30 для ножей CB15UАК30, Offset = 0).
  • Скорость резки (SPEED = 4-5 см/сек, максимум 10).
  • Давление ножа (FOFCE = 32-35 и более).
  • Ускорение или качество резки (Acceleration = 2-4).
  • Тип перфорационной линии (Cut Line Pattern)
  • Положение ножа над марзаном или над канавкой для сквозной резки (ASSIGN TOOL = TOOL 1).
  • Режим тангенциальной эмуляции для резки толстых материалов (Tangential MODE = MODE 1).
  • Корректировку расстояния для компенсации проскальзывания материала (Distance Adjust X = 0,20 - 0,30 %, Y = 0 %).
  • Режим дорезки (OVERCUT: START= 0,2, END = 0,2).
  • Количество повторов (PASSES = 2).устанавливается в программе Cutting Master 3 на закладке Cofigure Cut Job через параметр Copies. Установка двух проходов позволяет обеспечить более равномерную и устойчивую подачу материала в процессе резки, что повышает качество резки. Пленку можно резать и в один проход. Проводите тесты.
  • Вылет ножа в держателе ножа (BLADE LENGHT = 0,7 мм).
  • Другие параметры резки - даем по запросу.

Для резки светоотражающей пленки важно подобрать оптимальные значения для каждого из перечисленных вверху параметров.





Для качественной резки светоотражающей пленки необходимо применять в работе только острые оригинальные ножи Graphtec из высококачественной карбидной стали, а также правильно установить вылет ножа в держателе ножа под толщину пленки.

Конкретные значения параметров резки светоотражающей пленки, а также дополнительные нюансы и тонкости при резке пленки мы рекомендуем своим покупателям плоттеров в зависимости от типа обрабатываемой светоотражающей пленки 3М или Avery Dennison: High Intensity Prismatic, Diamond Grade, High Intensity Grade, Engineer Grade Prismatic, 3430, 3930, 4090, T-5500, T-6500, T-7500, T-9500, T-11500 OmniCube и т.д..








Статью подготовил - Nikolay Afanasenko
