Обзор технических характеристик лазерного гравера Spirit GLS



Обзор технических характеристик профессионального лазерного гравера Spirit GLS от компании GCC (Тайвань)

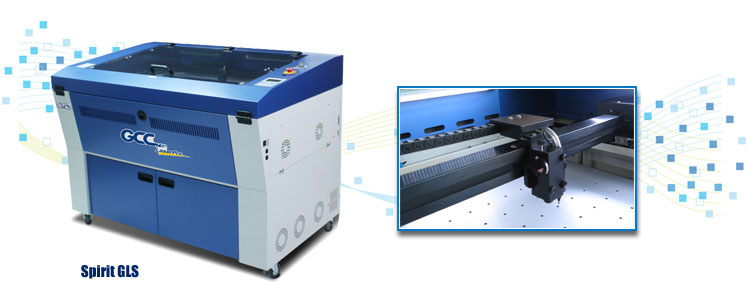

Лазерный гравер Spirit GLS от компании GСС (Тайвань) с рабочим полем 960х610 мм является одной из самых продаваемых моделей. В настоящей статье мы сделаем подробный обзор технических характеристик и возможностей лазерного гравера Spirit GLS. Информация будет полезна всем покупателям лазерного оборудования.



  Основные преимущества лазерных граверов Spirit GLS:

  • Большое рабочее поле: 960 х 610 мм.
  • Надежная лазерная трубка про-во Synrad (США) с большим ресурсом работы (5-7 лет работы).
  • Возможность выбрать модель с лазерной трубкой 30, 40, 60, 80 или 100 Вт.
  • Высокоточные серводвигатели обеспечиваю высокое качество гравировки и резки наравне с высокой скоростью.
  • Закрытая система перемещения каретки оси Х обеспечивает стабильную работу при работе с материалами, которые выделяют много копоти и грязи.
  • Усиленные ремни из высокопрочного материала - Kevlar.
  • Отправка заданий на гравировку и резку напрямую с программ CorelDraw, Illustrator, AutoСad и Photoshop.
  • Автоматическое перемещение по оси Z.
  • Наличие датчика автофокусировки.
  • Высокая надежность и стабильный режим работы.



  Надежная лазерная трубка от компании Synrad (США)


На лазерные граверы серии Spirit GLS устанавливаются американские лазерные трубки в закрытом металлическом корпусе про-во Synrad или Coherent. Компания Synrad официально декларирует на своем сайте www.synrad.com средний срок службы лазерной трубки около 45 000 часов. Установка лазерной трубки Synrad или Coherent в лазерные граверы серии Spirit GLS обеспечивает высокое качество гравировки и резки, а также устойчивую работу лазерного оборудования в сложных производственных условиях.

лазерная трубка от компании Synrad (США)


На лазерные граверы Spirit GLS с мощностью 30 и 40 Вт может устанавливаться лазерная трубка от компании Synrad или Coherent (США). На лазерные граверы Spirit GLS с мощностью 60, 80 и 100 Вт устанавливается только лазерная трубка от компании Synrad. Лазерные трубки от компании Synrad и Coherent имеют схожие технические характеристики работы. В тоже время, лазерная трубка Coherent имеет чуть выше частоту пульсации 25 кГц, в сравнении с 20 кГц от Synrad, что позволяет выполнять гравировку на более высокой скорости.

Основные преимущества лазерных трубок СО2 про-во Synrad (США):

  • Большой ресурс работы лазерной трубки: около 45 000 часов или 5-7 лет стабильной работы.
  • Закрытый металлический корпус обеспечивает устойчивость лазерной трубки к механическим, тепловым и тяжелым факторам воздействия производственной среды.
  • Воздушное охлаждение лазерной трубки.
  • Высокое качество лазерного луча (параметр М2 < 1,2).
  • Стабильность параметров выходной мощности лазера +- 2-5%.
  • Высокая частота пульсации лазера до 20 кГц позволяет выполнять гравировку на высоких скоростях до 200 см. в сек.
  • Лазерная трубка поддерживает режим гравировки фотографий с глубиной цвета 256 оттенков серого, с автоматическим изменением выходной мощности в соответствии с уровнем серого цвета.
  • Лазерная трубка позволяет поддерживать режим изготовления печатей и штампов.
  • Высокое качество гравировки и резки.



  Мощность лазерной трубки


Вы можете выбрать лазерный гравер Spirit GLS с различной мощностью лазерной трубки: 30, 40, 60, 80 или 100 Вт. Чем выше мощность лазерной трубки, тем производительнее работает лазерный гравер в режиме резки и гравировки. С увеличением мощности лазерной трубки вы имеете возможность резать более толстые материалы за один проход. Высокая мощность лазерной трубки позволит вам сократить время выполнения заказов на резку и гравировку.

Смотри статью с рекомендациями по выбору мощности лазерной трубки под разные задачи.



  Механика лазерных граверов Spirit GLS
Механика лазерных граверов

Лазерный гравер Spirit GLS позволяет обеспечить высокое качество гравировки и резки, наравне с высокой скоростью. В механику лазерных граверов серии Spirit GLS устанавливаются высокоточные серводвигатели от компании Tamagawa Seiki (Япония). Серводвигатели оборудованы энкодерами, которые постоянно передают реальную информацию о положении каретки лазера и исключают потерю координат. Серводвигатели позволяют добиться высокой точности и скорости гравировки, без появления размытия по краям изображений при гравировке. Кроме этого, высокоточные серводвигатели позволяют добиться чистого и зеркального среза при резке оргстекла, без появления ступенчатости, которая свойственна шаговым двигателям.

Основные преимущества серводвигателей в Spirit GLS:

  • Высокое качество резки материалов, в том числе очень мелких деталей или элементов.
  • Высокая скорость гравировки до 2 метров в секунду.
  • Чистый и сглаженный срез при резке оргстекла без появления ступенчатости.
  • Высокое качество гравировки в сочетании с высокой скоростью.



  Закрытая система DuraGuide перемещения каретки оси Х
  Лазерные граверы Spirit GLS оснащены новым механизмом перемещения каретки по оси Х, защищающим направляющие рельсы от загрязнения в процессе резки и гравировки. Новый механизм DuraGuide имеет в отличии от других моделей лазерных граверов закрытую систему перемещения каретки по оси Х. Технология DuraGuide обеспечивает максимальную защиту направляющих Spirit GLS от пыли, дыма, масла и других загрязнений.
Закрытая система DuraGuide перемещения каретки оси Х


В лазерных граверах Spirit GLS на ось Х дополнительно установлены высокоточные линейные направляющие. Перемещение каретки лазера по оси Х происходит через подшипники по металлической направляющей. Лазерный гравер Spirit GLS может работать длительное время на максимальных скоростях и с высоким качеством гравировки и резки.



  Усиленные ремни Kevlar
  Для исключения растяжения ремней в процессе работы на механику оси Х и Y лазерных граверов Spirit GLS установлены усиленные ремни из очень прочного и износостойкого материала Kevlar. Ремни Kevlar обеспечивают высокое разрешение гравировки и резки, повышают точность механики и увеличивают надежность работы лазерных граверов Spirit GLS.
Усиленные ремни Kevlar

  Большая и удобная панель управления. Подсветка рабочего стола. Кнопка экстренной остановки. Замок
  Лазерные граверы Spirit GLS комплектуются большой и удобной панелью управления. Большой ЖК-дисплей с яркой подсветкой отображает параметры резки и гравировки и делает управление лазерным гравером удобнее. Все важные для пользователя кнопки вынесены на лицевую панель лазерного гравера. Вы можете настраивать и изменять любые параметры резки и гравировки через панель управления.
Большая и удобная панель управления


Подсветка рабочей области лазерного гравера создает дополнительное удобство в работе. Замок с ключом предотвращает несанкционированный доступ к лазерному граверу. Пользователь имеет возможность включить питание гравера, но без вставленного ключа лазерная трубка не сможет начать работать. Кнопка экстренной остановки (Emergency Stop) при нажатии обеспечивает быстрое выключение питания лазерного гравера и лазерной трубки в случае возгорания материала в процессе работы или появления других внештатных ситуаций (механический удар каретки об изделие, неправильно отправленное задание на лазерный гравер и т.д.).



  Большое рабочее поле. Гравировка на крупногабаритных изделиях. Открывающие боковые, задние и передние двери


Spirit GLS имеет большую рабочую область 960 x 610 мм. Размер стола: 1025 х 705 мм. Открывающаяся задняя и передняя дверь в лазерных граверах Spirit GLS даст вам возможность производить резку и гравировку на крупногабаритных предметах.

Гравировка на крупногабаритных изделиях





Например, вы сможете гравировать на дверях или плитах для памятников. Стандартно рабочий стол лазерного гравера выдерживает вес изделий до 20 кг. При гравировке на тяжелых плитах для памятников вам необходимо соорудить самостоятельно настил или стойку для подачи плит в лазерный гравер.

Открывающая верхняя крышка создает удобство доступа к механике лазерного гравера. Кроме этого, вы имеете свободный доступ к основным частям лазерного гравера для проведения технического обслуживания: юстировка оптической системы, чистка зеркал и линз, смазка и чистка направляющих.

Как вариант, вы можете работать с открытой крышкой, что позволит в некоторых случаях упростить процесс загрузки и выгрузки материалов на рабочий стол лазерного гравера. Не забудьте надеть защитные очки при работе с открытой верхней крышкой.





  Система подачи воздуха в рабочую область гравировки и резки
  Лазерные граверы Spirit GLS комплектуются стандартно системой подачи воздуха в область гравировки и резки (Air Assist). Система Air Assist состоит из гибких шлангов, проложенных в тракте лазерного гравера и регулировочного клапана. Воздух поступает в рабочую область через гибкие шланги от компрессора, который устанавливается в нижней части станины лазерного гравера и подсоединяется через регулировочный клапан к системе подачи воздуха в рабочую зону. С помощью регулировочного клапана вы сможете установить необходимый поток или напор воздуха.
Система подачи воздуха в рабочую область гравировки


Подача воздуха в рабочую зону защищает фокусную линзу от попадания грязи, сбивает пламя, охлаждает материал и улучшает качество резки и гравировки материалов. Постоянный поток воздуха, направленный через трубку в рабочую область, удаляет излишнее тепло и горючие газы с рабочей поверхности, уменьшая возможность возгорания и обеспечивая одновременно чистоту лазерной оптики. При резке дерева снижается обгорание и оплавление краев. При резке оргстекла обеспечивается полировка краев пламенем. Компрессор Vacutronics DP-90V не входит в комплект поставки лазерного гравера и является дополнительной опцией. Покупатель может самостоятельно подключить другой компрессор к лазерному граверу через очищающий от масла фильтр.



  Автоматическое включение и выключение питания компрессора через драйвер


Драйвер лазерного гравера Spirt GLS позволяет автоматически включать и выключать питание компрессора при отправке задания на резку или гравировку. Вам нет необходимости каждый раз включать и выключать питание компрессора вручную. В нижней части лазерного гравера расположена сетевая панель питания 220В, к которой подключается компрессор. Кнопка Air в драйвере лазерного гравера позволяет автоматически включить питание на сетевой панели и питание компрессора.

Автоматическое включение и выключение питания компрессора


Перед отправкой задания на лазерный гравер не забудьте отрегулировать поток воздуха на регулировочном клапане, к которому подключен компрессор. После выполнения задания на гравировку или резку компрессор выключиться автоматически. Данную функцию поддерживают только лазерные граверы серии Spirit, Spirit LS и Spirit GLS.



  Зеркала и фокусные линзы оптической системы
  В оптический тракт лазерного гравера Spirt GLS устанавливаются высококачественные зеркала с золотым напылением от компании II-VI Infrared (Тайвань). Золото имеет максимальный коэффициент отражения лазерного луча. Зеркала с золотым напылением обеспечивают качественную передачу лазерного луча от лазерной трубки в рабочую зону, без потери лазерной мощности. На выходе оптического тракта в каретке лазерного гравера установлена фокусная линза, которая фокусирует лазерный луч на рабочей поверхности в минимальную точку без искажений и с максимальной плотностью лазерной мощности.
Зеркала и фокусные линзы оптической системы


По умолчанию в оптический тракт лазерного гравера установлена 2-х дюймовая фокусная линза. Вы можете дополнительно приобрести фокусные линзы 1.5”, 2,5” или 4” дюйма. Каждая фокусная линза имеет свою глубину фокуса, размер фокальной точки и свое фокусное расстояние. Выбор фокусной линзы зависит от типа выполняемых задач.

  • 1,5" - Фокусная линза с маленькой фокальной точкой 0,073 мм (spot size). Линза идеально подходит для гравировки мелких букв, деталей, линий и круглых отверстий, а также для изготовления печатей и штампов с микрошрифтом и гильоширными сетками.
  • 2" - Самая популярная фокусная линза для гравировки и резки с фокальной точкой 0,099 мм. Линза идеально подходит для резки тонких и толстых материалов, а также для стандартной гравировки.
  • 2,5” - Фокусная линза для гравировки и резки. Размер фокальной точки 0,121 мм Линза идеально подходит для резки тонких и толстых материалов, а также для стандартной гравировки.
  • 4" - Фокусная линза с самым большим фокусным расстоянием и большой глубиной фокуса. Линза идеально подходит для резки толстых материалов толщиной от 10 мм и выше. Большой размер фокальной точки 0,198 мм позволяет эффективно производить гравировку на материалах, где необходимо гравировать макеты с большими плашками или заполнением.



  Датчик автоматической установки фокусного расстояния - Автофокус. Перемещение стола автоматически по оси Z
  Лазерный гравер Spirt GLS оснащен датчиком автофокуса. Датчик автофокуса упрощает и ускоряет процесс установки фокусного расстояния от линзы до изделия или материала. В случае установки неправильного фокусного расстояния, вы не сможете получить качественной гравировки или резки. После установки правильного фокусного расстояния вы можете снять датчик автофокуса с каретки лазерного гравера и затем отправить задание на резку или гравировку. Фокусное расстояние от линзы до материала вы можете установить дополнительно с помощью механического фокусного датчика, который входит в комплект поставки лазерного гравера. Механический фокусный датчик должен соответствовать типу линзы установленной в каретку лазерного гравера.
Датчик автоматической установки фокусного расстояния
Лазерный гравер Spirt GLS






Лазерный гравер Spirt GLS поддерживает автоматическое перемещение рабочего стола по оси Z. Вы сможете легко установить необходимое фокусное расстояние от линзы до материала или изделия с помощью стрелок "Вверх", "Вниз" и Autofocus на панели управления лазерного гравера. Максимальная высота изделия для гравировки 165 мм.



  Красный диодный указатель

Красный диодный указатель



Красный диодный указатель входит в стандартную комплектацию лазерного гравера Spirt GLS и облегчает позиционирование лазерного луча на материале или изделии в начале работы.



  Поддержка режима работы - "Перемести и гравируй". Корректировка параметров задания в процессе работы


Вы имеете возможность контролировать качество гравировки в процессе работы лазерного гравера. Отправив задание на лазерную гравировку вы можете приостановить задание с помощью кнопки Пауза (Pause) на панели управления лазерного гравера. В режиме пауза вы можете сдвинуть каретку лазера в сторону для просмотра начального результата гравировки.



В случае необходимости, вы сможете скорректировать параметры скорости (Speed) и мощности лазерной трубки (Power) непосредственно через панель управления лазерного гравера. После нажатия кнопки Pause лазер вернется в исходную точку, где он был остановлен и продолжит выполнение задания с новыми параметрами. Вам не придется выбрасывать изделие в брак из-за прерывания задания, так как серводвигатели позволяют контролировать координаты каретки в месте остановки задания на гравировку и затем способны продолжить выполнение задания с точки остановки. Ни один китайский лазерный станок не поддерживает эту функцию.



  Полная защита оптического тракта лазерного гравера от попадания грязи и пыли в зону лазерной трубки
  Оптический тракт лазерного гравера Spirit GLS полностью защищен от попадания грязи и пыли в зону лазерной трубки. Выходное отверстие лазерной трубки и зеркало №1 закрыто металлическим кожухом. Лазерный луч, выходящий с лазерной трубки, поступает сначала на зеркало №1 и затем отражается вверх на зеркало №2, расположенное в рабочей зоне лазерного гравера. Оптический тракт между зеркалом №1 и №2 защищен алюминиевой трубкой. Зеркало №2 защищено металлическим кожухом. На выходное отверстие металлического кожуха установлено дополнительно специальное стекло, которое защищает от попадания грязи и пыли с рабочей области лазерного гравера в зону выходного отверстия лазерной трубки. Отражаясь от зеркала №2 лазерный луч, попадает далее на зеркало №3, которое расположено слева на направляющей оси Х, и затем поступает на зеркало №4, расположенное в каретке лазерного гравера. Отражаясь от зеркала №4 и проходя через фокусную линзу лазерный луч, фокусируется в минимальную точку на изделии. Вы можете дополнительно установить защитное стекло на каретку лазерного гравера при работе с материалами, которые выделяют много грязи и пыли.



На китайских лазерных станках не предусмотрена защита лазерной трубки от попадания грязи и пыли в выходное отверстие лазерной трубки, что является причиной быстрого выхода из строя лазерной трубки, а также потери лазерной мощности в процессе работы.



  Коллиматор на выходе лазерной трубки
  Лазерный луч, выходящий из лазерной трубки, имеет свойство увеличиваться в размере или расходиться. Чем длиннее оптический путь лазерного луча от лазерной трубки, тем больше потеря мощности в его дальней точке, за счет расходимости лазерного луча. Чем больше размер рабочего стола лазерного гравера, тем труднее достичь качества резки и гравировки в самой дальней области - в нижней правой точке стола. Для увеличения качества лазерного луча на лазерные граверы серии Spirt GLS устанавливается дополнительно оптическое устройство - коллиматор.
Коллиматор на выходе лазерной трубки


Коллиматор представляет собой систему из двух оптических линз, которая выпрямляет лазерный луч и снижает его расходимость, а также обеспечивает необходимый размер лазерного луча на выходе из лазерной трубки. Лазерный луч, проходящий через коллиматор, сохраняет свой размер и прямое направление по всему пути оптической системы лазерного гравера. Коллиматор повышает качество лазерной резки и гравировки в любой зоне рабочего стола лазерного гравера.



  Подключение внешней вытяжки
  Лазерный гравер должен быть подключен к внешней вытяжной системе для обеспечения вытяжки дыма из рабочей зоны резки и гравировки. Стандартно сзади лазерного гравера расположено два отверстия диметром 10 см, к которым вы сможете подсоединить гофру. При работе с вакуумным столом SmartBOX вы можете подключить гофру непосредственно к заднему отверстию в столе для создания вакуума.
Подключение внешней вытяжки


Вытяжка должна быть подключена сразу к двум задним отверстиям в лазерном гравере. Для обеспечения качественной вытяжки мы рекомендуем приобрести канальный вентилятор в металлическом корпусе с производительностью не менее 1000-1300 кубов в час.



  Устройство для гравировки на цилиндрических предметах
  Лазерный гравер Spirt GLS может дополнительно комплектоваться устройством для гравировки на цилиндрических предметах. Устройство позволяет гравировать на кружках, фужерах, бутылках, стаканах, фонариках и любых другие цилиндрических предметах.

Устройство для гравировки на цилиндрических предметах







Вы можете установить на лазерный гравер два типа ротации с разным механизмом крепления изделий. В комплект поставки стандартной ротации входят различные насадки для крепления на ротацию изделий с различным диаметром. Расширенная ротация с зажимным патроном (Rotary chuck) позволяет фиксировать изделия с различным диаметром. Задняя площадка на расширенной ротации имеет возможность регулировки по высоте. Максимальные габариты и вес изделия для гравировки на расширенной ротации: диаметр 120 мм, длинна 410 мм, вес до 7 кг.



  Сотовый стол - Honeycomb table


Лазерный гравер Spirt GLS может дополнительно комплектоваться специальным сотовым столом для резки и гравировки (Honeycomb table). Сотовый стол создает удобство при гравировке и резке материалов. При резке материалов на обычном алюминиевом столе материал подгорает в местах соприкосновения со столом. Сотовый стол позволяет устранить проблему подгорания материала и дополнительно обеспечивает вентиляцию при резке материала. Максимальный вес изделия, который выдерживает сотовый стол 3 кг.

Сотовый стол - Honeycomb table

  Усиленный алюминиевый стол - Aluminum Grid Plate
  Вы можете приобрести дополнительно усиленный алюминиевый стол (Aluminum Grid Plate), который в отличии от сотового стола выдерживает вес изделий до 8 кг.
Усиленный алюминиевый стол - Aluminum Grid Plate

  Многофункциональный вакуумный стол для резки и гравировки - SmartBOX Multi purpose


Лазерные граверы серии Spirit GLS могут комплектоваться специальным многофункциональным столом (SmartBOX Multi purpose). В комплект многофункционального стола входят следующие опции:

  • Металлический короб с выдвижным поддоном.
  • 4 металлические планки держатели материала.
  • Сотовый стол (Honeycomb table).
  • Дополнительная алюминиевая платформа с отверстиями для создания вакуумного прижима материала.
SmartBOX Multi purpose

При резке и гравировке материалов образуется много грязи, пыли и мусора. Специальный многофункциональный стол позволяет всасывать в себя все отходы, образующиеся в процессе работы лазерной резки и гравировки.

К многофункциональному столу есть возможность прямого подключения вытяжки. Многофункциональный стол может дополнительно использоваться в качестве прижимного вакуумного стола при работе с неровными материалами, как поранит, текстиль, бумага, шпон, натуральная кожа, самоклеющиеся пленки и т.д. Многофункциональный стол имеет нижний поддон, который выдвигается вперед для удобства выемки изделий после резки. Устройство для гравировки по цилиндрам можно подключить к лазерному граверу без снятия многофункционального стола с платформы машины.



  Дополнительные сопла
  На каретку лазерного гравера можно устанавливать дополнительные сопла. Сопла позволяют создавать разный ветровой поток в рабочую зону для достижения качественной резки на различных материалах. Всего доступно три вида сопел (Standard, Fine и Ultra). Каждое сопло имеет свой диаметр выходного отверстия и длину носика. С помощью разных сопел вы можете достичь необходимый вам результат при резке материалов.
Дополнительные сопла


Например, сопло Fine и Ultra удобно использовать при резке ткани, натуральной кожи, ПЭТ пленки и т.д. Узкое сопло создает концентрацию потока воздуха в область резки и исключает подгорание материала по краю. Мы рекомендуем проводить тестирование разных сопел при резке материалов для достижения наилучшего результата.



  Мощный драйвер для управления лазерным гравером с прямой поддержкой CorelDraw, Illustrator, AutoСAD и Photoshop
  В комплект поставки лазерного гравера Spirit GLS входит мощный драйвер для управления режимами работы лазера. Драйвер лазерного гравера работает напрямую со следующими Windows приложениями (CorelDraw, Illustrator, AutoCAD и Photoshop). Поддержка ОС Мас - опция. Пользователь создает файл для резки или гравировки в программе CorelDraw и отправляет его прямо на лазерный гравер через драйвер. Вам нет необходимости экспортировать файл в другие программы. Все настройки и режимы работы лазерного оборудования вы сможете определить в драйвере лазерного гравера.



Лазерный гравер Spirit GLS поддерживает следующие режимы гравировки и резки:

  • Растровый режим (Raster) - используется для гравировки материалов.
  • Векторный режим (Vector) - используется для резки материалов, а также для векторного скрайбирования (векторная гравировка).
  • 3D объемный режим (3D mode) - используется для создания трехмерной объемной гравировки.
  • Режим изготовления печатей и штампов (Stamp mode & Raster Stamp) - подходbт для производства печатей и штампов с мелким шрифтом или сложной графикой.



  Режим гравировки и резки по цветам (Manual color fill)


В драйвере лазерного гравера предусмотрен режим гравировки и резки по цветам (Manual color fill). Вы можете задать с помощью цвета различные режимы гравировки и резки для разных фрагментов в файле. Для примера, для файла с логотипом "ДЕЛОВАЯ ИНИЦИАТИВА" (смотри рисунок слева) вы можете задать следующие настройки в драйвере лазерного гравера:

  • Черный цвет настраивается для растровой гравировки (Raster).
  • Синий цвет настраивается тоже для растровой гравировки, но уже с другими параметрами скорости и мощности лазера.
  • Красным цветом в файле выделены контурные линии для резки, при этом в драйвере для красного цвета вы задаете векторный режим (Vector).

Отправляя трехцветный файл на печать, лазерный гравер за один проход отгравирует черный и синий цвет, и затем вырежет изделие по контуру с красным цветом.

Режим гравировки и резки по цветам


Для линий резки установите в файле толщину линий - Hairline Outline (волосяная линия). При отправке трехцветного файла на печать в режиме гравировки (Black & White) все цвета будут восприниматься лазером как черный цвет, и режимы работы лазера будут определяться черным цветом в драйвере.



  Различные режимы позиционирования начальной точки выполнения задания


Драйвер лазерного гравера позволяет задавать различные режимы позиционирования начальной точки выполнения задания (Position mode). Вы можете выбрать один из следующих режимов позиционирования:

  • Home - Лазер начинает работу с начальной верхней левой точки как в файле и заканчивает выполнение задания с возвратом в начальную точку. Как правило, начальная точка в файле соответствует Х,Y=0,0 координате на линейке рабочего стола лазерного гравера.
  • Without home - Лазер начинает работу с начальной верхней левой точки как в файле и заканчивает выполнение задания в конечной точке файла без возврата в начальную точку.
  • Relative - Задание начинается с текущей позиции лазерной головки. В этом режиме вы смещаете начальную точку как в файле в любую позицию на рабочем столе.
  • Center - Центр текущей позиции лазерной головки совпадает с центром выделенного объекта в файле для гравировки. Этот режим удобно использовать при гравировке на ручках, зажигалках и сувенирах.
  • SmartCenter - Центр начальной позиции лазерной головки определяется автоматически по указанию двух точек на изделии (верхней левой и нижней правой). Координаты двух точек задаются через панель управления лазерного гравера перемещением каретки и нажатием клавиши на панели. Найденный центр лазерной головки совпадает с центром объекта для гравировки.

  Контроль последовательности резки объектов


Драйвер лазерного гравера поддерживает режим оптимизации последовательности резки объектов (Векторная сортировка - Vector Function). Вы можете установить следующие режимы векторной сортировки:

  • All Raster Output - В этом режиме драйвер лазера будет воспринимать растровое и векторное изображение, как растр и все элементы дизайна будут гравироваться в растровом режиме.
  • Vector sorting - Этот режим позволяет контролировать порядок выполнения резки объектов на материале. Например, если у вас есть задание на резку, крупных объектов, внутри которых есть мелки объекты для резки, то драйвер сначала выполнит задание на резку внутренних объектов, а только затем выполнит резку внешних. Если выполнить это действие наоборот, то при резке больших объектов материал провалится, и фокусное расстояние при резке внутренних объектов изменится, что ухудшит качество внутренней резки.
  • Optimization sorting .- В этом режиме драйвер автоматически будет искать оптимальный путь последовательности резки объектов, минимизируя общее время выполнения задания.




  Функция расфокусировки – Defocus. Режим перфорации. Режим повтора выполнения задания
  В драйвер лазерных граверов Spirit LS и Spirit GLS добавлена уникальная функция Defocus (Расфокусировка). Функцию Defocus удобно использовать при одновременной гравировке и контурной резке изделия. Многие клиенты специально уменьшают или увеличивают фокусное расстояние при резке материала. При этом, гравировку и резку приходится выполнять в два прохода, для установки разного фокусного расстояния. Функция Defocus позволит снизить или увеличить значение фокусного расстояния автоматически при работе лазера, что позволит производить гравировку и резку за один проход. Ни один из конкурирующих производителей лазерных граверов не поддерживает функцию Defocus.
Функция расфокусировки – Defocus


Драйвер лазерного гравера поддерживает режим перфорационной резки (Bridge Cutting). Этот режим удобно использовать при изготовлении упаковки с картона. Для линий сгиба упаковки вы можете задать режим перфорационной резки. Многие пользователи используют режим гравировки и резки материалов в несколько проходов. Вы можете задать количество повторов для каждого цвета прямо в драйвере лазерного гравера (Repeat).



  3D режим растровой гравировки фотографий
  Лазерные граверы Spirit GLS поддерживают 3D режим гравировки (3D Mode). Вы можете получить 3D эффект при гравировке изображений на таких материалах, как дерево, акрил, оргстекло и др. Для гравировки в 3D режиме необходимо отсканировать рисунок или фотографию в режиме 256 оттенков серого. Чем темнее полутона на фотографии, тем больше мощности лазер добавляет к этой области. Чем больше мощность, тем глубже достигается гравировка на изделии, и наоборот. За счет этого происходит эмуляция 3D эффекта при гравировке.
3D режим растровой гравировки фотографий


Для гравировки в 3D режиме пользователю необходимо освоить технику подготовки 3D файла. Для получения глубокой 3D гравировки на дереве мы рекомендуем мощность лазерной трубки 60 или 100 Вт. С лазерной трубкой 25-40 Вт вам необходимо выполнять гравировку в несколько проходов с плавным снижением фокусного расстояния на каждом проходе.



  SmartACT - запатентованная технология повышающая скорость и качество гравировки
  SmartACT - запатентованная технология позволяющая повысить скорость и качество гравировки на лазерных граверах от компании GCC. При гравировке каретка лазера движется над материалом с постоянной скоростью слева направо. При этом, в крайних точках изображения каретка вынуждена замедлять скорость, а затем при возврате опять набирать скорость. Для торможения и ускорения (холостой ход) по краям изображения каретке лазера необходимо время, и соответственно расстояние. За счет изменения скорости каретки лазера, получается разное качество гравировки материала в центре и по краям изображения. За счет торможения и ускорения, и одновременно постоянной мощности лазера по краям материала, мы получаем более прожженное изображение, чем в центре. Для устранения этого эффекта и сокращения времени перемещения каретки лазера и разработана технология SmartACT. Технология SmartACT синхронизирует скорость перемещения каретки, и мощность лазера, исключая поджигание материла в крайних точках изображения. Эта технология очень эффективна при гравировке на материалах малых размеров. Вы можете включать эту функцию через драйвер. Функция SmartACT не активна при работе в расширенном режиме рабочего стола "Extend".


Только лазерные граверы серии Spirit, Spirit LS и Spirit GLS позволяют с помощью технологии SmartACT производить эффективно гравировку во время торможения и ускорения каретки лазера, сокращая при этом общее время выполнения задания на 20%.



  Различные режимы растровой гравировки
  В драйвере лазерного гравера стандартно предусмотрен режим контроля качества растровой гравировки изображений (Raster). Драйвер лазера позволяет получать качественные фотографии на различных материалах подходящих для гравировки. В вашем распоряжении большой выбор настроек для управления растровой гравировкой. Драйвер лазерного гравера позволяет отрегулировать контрастность изображения (Contrast), настроить режимы гравировки полутонов (Halftone), выбрать подходящий метод растрирования изображения: стохастический растр (Error diffusion) или точеный (Dithering).
режимы растровой гравировки


Для каждого метода растрирования изображения вы можете указать дополнительные параметры: тип растровой точки (круг и др.), размер матрицы (2х2, 3х3 и т.д). Мы рекомендуем поэкспериментировать с настройками драйвера для достижения наилучшего результата гравировки. Отсканируйте фотографию, конвертируйте её в черно-белое изображение и отправьте её на печать. Глубина обработки полутонов на фотографии может быть отрегулирована установкой необходимого разрешения гравировки на первой странице драйвера до 1500 dpi.



  Контроль пульсации лазерных выстрелов при резке материалов. Чистый сглаженный срез при резке оргстекла
  Высокое качество резки материалов и чистая поверхность среза обеспечивается в лазерных граверах от компании GCC за счет контроля пульсации лазерных выстрелов (PPI – pulses per inch). Чем выше значение значении PPI, тем выше пульсация лазера при резке и тем более сглаженный и ровный край среза материла. Благодаря точному контролю пульсации лазерных выстрелов PPI и плавному движению серводвигателей вы получаете чистейший срез материала, без угловых искажений даже при резке толстых материалов.
Чистый сглаженный срез при резке оргстекла


Стандартно значение PPI для резки равно 400 и вы может установить это значение до 1500. При резке толстых материалов свыше 10 мм мы рекомендуем установить значение пульсации PPI в Х, сдвинув рычажок в самое крайнее правое положение. Лазер будет работать в этом случае в непрерывном режиме, без пульсации (как поток воды).




  Производство печатей и штампов
  Лазерные граверы серии Spirit GLS идеально подходят для производства резиновых печатей и штампов с мелким шрифтом или сложной графикой. В драйвере лазерного гравера предусмотрено два режима изготовления печатей и штампов (Stamp mode и RasterStamp).
Производство печатей и штампов


Вы можете настроить все необходимые параметры для получения качественной резиновой печати, с применением следующие методов защиты от подделок: микротекст, гильоширные сетки, нанесение растровых изображений и т.д.



  Внешний интерфейс управления (External control interface). Возможность интегрирование лазерного гравера в производственные автоматизированные линии
  Вы можете интегрировать лазерный гравер Spirit GLS в производственные линии для работы в автоматическом режиме. Для подключения лазерного гравера в производственные линии вам необходимо приобрести дополнительно специальную интерфейсную плату (External control interface), которая позволяет отсылать и принимать различные сигналы, включать и выключать лазерный гравер и т.д. Плата с внешним интерфейсом управления позволяет подключить лазерный гравер Spirit GLS к различным внешним устройствам для совместной работы: конвейерные и автоматизированные производственные линии, роботизированные системы, внешние вытяжки и другие устройства, управляемые через сигнал с напряжением 5 или 12 Вт.


Как вариант, вы можете использовать плату для подключения внешних защитных блокировок, при срабатывании которых лазерный гравер будет автоматически отключен.



  Поддержка сети Ethernet


Лазерный гравер Spirit GLS стандартно подключается к компьютеру через порт USB или параллельный (Centronics). В лазерный гравер Spirit GLS есть возможность установить плату, которая будет поддерживать дополнительно подключение к компьютеру через сетевой интерфейс Ethernet.





  Безопасность в работе
  Лазерные граверы серии Spirit GLS соответствуют европейским требованиям безопасности в работе (CE Certification), а также требованиям RoHS на ограничение использования вредных веществ в оборудовании.
Безопасность в работе


В комплект поставки лазерного гравера входят защитные очки для работы с зеркальными материалами, которые могут отражать лазерное излучение. Защитные очки необходимо надевать при выполнении технического обслуживания лазерного оборудования: юстировка зеркал оптической системы или выполнение ремонтных работ.



  Декларирование лазерных граверов на соответствие техническим регламентам таможенного союза





Декларирование лазерных граверов на соответствие техническим регламентам таможенного союза

Лазерные граверы обязаны проходить декларирование или сертификацию в Республике Беларусь на соответствие следующим техническим регламентам таможенного союза ТРТС:

  • 020/2011 "Электромагнитная совместимость технических средств".
  • 004/2011 "О безопасности низковольтного оборудования".
  • 010/2011 "О безопасности машин и оборудования".

Декларирование лазерного оборудования на соответствие ТРТС гарантирует безопасную работу с таким оборудованием.

УП ДЕЛОВАЯ ИНИЦИАТИВА является официальным дистрибьютором компании GCC (Тайвань) на территории Беларуси. Мы не только продаем лазерное оборудование, но и обеспечиваем его сервисную поддержку. Все лазерное оборудование, поставляемое нашим предприятием, проходит легальное декларирование на соответствие техническим регламентам таможенного союза. Мы не используем "серые" схемы сертификации продукции. На все лазерное оборудование есть необходимые документы для прохождения декларирования: протоколы испытаний на соответствие электромагнитной совместимости EMC, протоколы испытаний на безопасность низковольтного оборудования LVD, обоснование безопасности, технический файл разработчика (Technical Construction File) и т.д.



  Технические характеристики лазерных граверов Spirit GLS

  • Рабочая область Spirit GLS: 960 x 610 мм.
  • Размер стола: 1025 х 705 мм.
  • Тип лазерного источника - Sealed CO2. Длина волны: 10600 нм.
  • Срок службы лазерной трубки: до 45 000 часов.
  • Мощность лазерной трубки: 30Вт, 40Вт, 60Вт, 80 Вт или 100 Вт.
  • Лазерная трубка в закрытом металлическом корпусе про-во Synrad или Coherent (США).
  • Лазерная гравировка на пластике, резине, дереве, коже, бумаге, оргстекле, акриле, стекле, окрашенные металлические поверхностях, а также прямо на металле с помощью спец. пасты или спрея.
  • Цифровые серводвигатели: про-во Япония.
  • Усиленные ремни Kevlar.
  • Разрешение гравировки: 1500 dpi.
  • Закрытая система перемещения каретки лазера по оси Х. Защита от грязи и пыли.
  • Скорость перемещения каретки лазера: 203 см. в сек.
  • Производительность гравировки: 2078 см.кв /час.
  • Перемещение по оси Z – автоматически.
  • Датчик автофокуса.
  • Подсветка рабочего стола.
  • Красный диодный указатель.
  • ЖКИ панель. Открывающая спереди и сзади крышка.
  • Функция - перемести и гравируй (Drag & Engrave).
  • Возможность гравировки на любом металле через специальный спрей или пасту LMM-14, LMM6000.
  • Контроль пульсации лазерных выстрелов (PPI – pulses per inch) для качественной резки материалов.
  • Система подачи воздуха в область гравировки Air Assist для качественной гравировки и резки.
  • Воздушное охлаждение. Рекомендуем использовать вытяжку внешнею.
  • Мощный драйвер для управления лазером с поддержкой CorelDraw, Illustrator, AutoСad и Photoshop.
  • Векторный, растровый и 3D режим гравировки, режим изготовления печатей и штампов.
  • Режим контроля качества гравировки растровых изображений (Raster).
  • Режим гравировки по цветам (Manual color fill).
  • SmartACT - запатентованная технология повышающая производительность лазера.
  • Фокусирующие линзы с разным фокусным расстоянием. Стандартно установлена линза 2.0” (1.5”, 2,5” или 4” - опция).
  • СТОП выключатель Emergency Stop.
  • Система противопожарной сигнализации SmartGUARD - опция.
  • Руководство пользователя на русском языке.
  • Прочная и надежная конструкция.
  • Производство: GCC (Тайвань).
  • Зеркала и линзы являются расходным материалом.
  • Гарантия: 1 год (2 года - опция).







  Статью подготовил - Nikolay Afanasenko
УП ДЕЛОВАЯ ИНИЦИАТИВА
